バイオファンとは・・・
左の設置事例を参考にしてください。

特許番号 3360075号
名称 浮遊型省エネ浄水機
特許権者 泣Zンサ研究所
発明者 稲葉宏哉
出願日 平成2年9月28日
登録日 平成14年10月18日

【特許請求範囲】
 水面に垂直に立てた回転軸から、水平方向に放射状に伸ばして広げた羽根を、水面に浮かべて回し、水面の羽根を跳ね上げることなく、羽根の中心から放射状に流れる川を、水面上に起こして、水を浄化することを特徴とした浄水機。

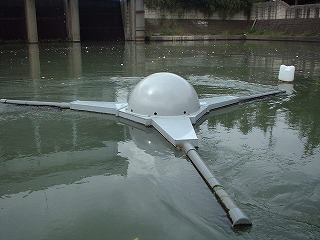

バイオファン

【バイオファンの論理】
 泣Zンサ研究所代表 稲葉宏哉
 ダム湖沼の水質悪化の多くは、水底腐敗が原因で起きます。栄養負荷が直接の原因ではありません。アオコ・リン・窒素を悪者扱いして、これらを取り除いて水をきれいにしてもワカサギは戻りません。浄化より腐敗の進行が勝って、水はすぐ悪臭を放つようになってしまいます。浄化ではなく水底の腐敗を防ぐことが先決です。
 バイオファンで水を耕し、水底の水を水面に導き、水面に拡がって水底にまた戻る流れを起こせば、多量の酸素を含んだ表層水が水底を這うように流れ、元の流れの起点に収束する循環流が起こります。この流れにより水底の酸欠が解消され、水底に堆積したヘドロの表面が好気性微生物の濾床に変わると、自浄の力がよみがえり、池・湖沼は生き返ります。
 膨大なエネルギーも薬品もいりません。極わずかなエネルギーで水を耕すだけで済みます。酸欠で腐敗した水の底を太陽と風に晒すと、微生物の作用で低分子化されて生じたアンモニアや臭気が、水から発散し、水生生物や昆虫類、魚介類が元気に育つようになります。水底がプランクトンを生産する畑に変わり、食物連鎖が円滑になると、水の汚れもヘドロも畑の肥料として活かされます。水は光り、ヘドロや有機物は乗除に減少します。アオコの被害は言うまでもなく、悪臭もなくなります。富栄養化で病む湖沼は、自然循環のバランスが整った環境に生まれ変わります。

【バイオファンが引き起こす流れの理論】
 泣Zンサ研究所代表 稲葉宏哉
 水底の水を水面に引き上げるのにパイプはいりません。バイオファンを水面に浮かべただ回すだけで、水中には富士山の形をした目に見えない流管が形成されます。水底の水はこの流管の内部を流れて上昇し、流管の外に流出することはありません。流管の外の水が流管の壁を通して内部に流入することもありません。流管の裾野の曲線に沿う形で、水かき羽根(バイオファン回転半径R)の40倍以上(実測値)離れた場所から、水底を這うように移動して流れの起点に収束します。そして、再び頂上を目指して上昇を続けながら。水面に拡がっていく循環流を生じます。 この水中に形成される流管の高さと拡がりは、バイオファンの羽根の長さRに比例していることが分かります。

 全て羽根の長さRを基本に計算できる。
活性化水深は、深さ(m)=8×バイオファン半径(R)
活性化面積は、面積(m2)=3000×R
循環水量は、水量(m/分)=構造係数×消費電力×R

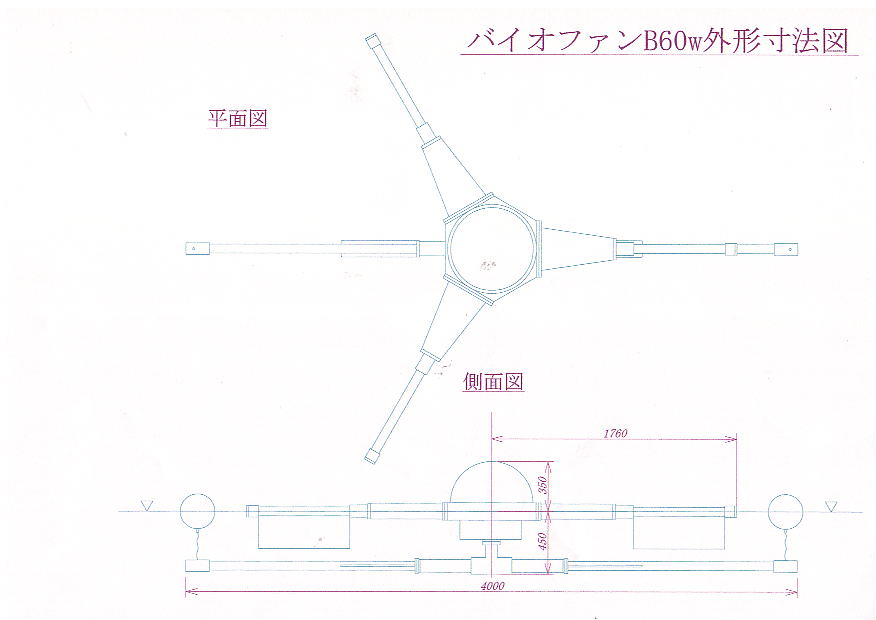

バイオファンB60w外形寸法図
バイオファンB60w外形寸法図
(上の画像をクリックすると、大きな画像が見られます)

貯水ダムB50w設置図
貯水ダムB50w設置図
(上の画像をクリックすると、大きな画像が見られます)

水掻き羽根の長さRの8倍の水深の所に浮かべたとき、水中に形成される流管
水掻き羽根の長さRの8倍の水深の所に浮かべたとき、水中に形成される流管
(上の画像をクリックすると、大きな画像が見られます)

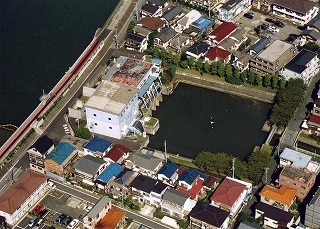

バイオファン60W1基でこの広さを十分カバーできる
バイオファン60W1基でこの広さを十分カバーできる

設置のご案内
 実験設置価格(期間・調査内容により総額が決まりますので、ご相談ください。)
 実験契約を当協会と依頼者間で結んでいただきます。設置人件費、電気関連費、水質調査費、運搬費(または、当社引渡し)等は含まれていません。

25w 出力25w 月50,000円 水量および水質により、設置時期、期間、台数、調査方法、管理方法を協議して、実験計画を策定します。
60w 出力60w 月80,000円
ダム用大型 出力100w以上 別途設定 深さ、広さに応じて別途設計します。

バイオファン本体価格(平成18年8月現在)
                            ★25Wは新規リプルが求めやすくなっています。
タイプ 活性化水深 循環水量/分 動力/出力 自転直径 販売価格(円)
25W 8m 11立米 100V:25w 2,200mm リプル参照
60W 15m 25立米 100V:60W 3,520mm 値下げ調整中
100W以上 20m以上 別途設計 100V:100W以上 別途設計 別途設定
上記機器は、月極め使用料での対応もできます。使用料は実験価格と同額です。

使用する消費電力・電気料金(/月)
24時間連続運転・毎月使用電気料金・基本料金除く
25w 入力70w 出力25w 1,100円
60w 入力160w 出力60w 2,600円
